Здравейте! Като доставчик на GCS кондензаторни шкафове, често ме питат за ролята на реактора в тези шкафове. Така че реших да напиша този блог, за да го разбия за вас по прост и лесен за разбиране начин.
Първо, нека поговорим малко за самия кондензаторен шкаф GCS. Можете да проверите повече подробности за неготук. Този шкаф е важна част от електрическата система, използвана главно за корекция на фактора на мощността и компенсация на реактивната мощност.
Сега към реактора. В GCS кондензаторния шкаф реакторът играе няколко ключови роли.
1. Филтриране на хармоници
Една от най-важните функции на реактора е да филтрира хармониците. В една електрическа система хармониците са нежелани честоти, които могат да причинят всякакви проблеми. Те могат да доведат до прегряване на оборудването, смущения в други електрически устройства и дори да намалят общата ефективност на системата.
Реакторът действа като вид "честотна врата". Той позволява основната честота (обикновено 50 Hz или 60 Hz в зависимост от региона) да премине, като същевременно блокира или намалява хармониците от по-висок порядък. Например, ако в системата има хармоници от 3-ти, 5-ти, 7-ми или по-висок порядък, реакторът може да помогне за тяхното потискане. Това е от решаващо значение, тъй като прекомерните хармоници могат да повредят кондензаторите в шкафа. Кондензаторите са чувствителни към хармонични токове и ако са изложени на високо ниво на хармоници за дълго време, техният живот може да бъде значително намален.
2. Ограничаване на пусковия ток
Когато кондензаторът е включен, през веригата протича голям пусков ток. Този пусков ток може да бъде многократно по-голям от нормалния работен ток. Ако не се контролира, може да причини повреда на електрическите компоненти в шкафа, като контакторите и самите кондензатори.
Реакторът помага да се ограничи този пусков ток. Той добавя индуктивност към веригата, което забавя скоростта на промяна на тока. По този начин той предпазва компонентите от ударния ток с висока величина. Това е особено важно в GCS кондензаторен шкаф, където кондензаторите често се включват и изключват, за да се регулира факторът на мощността.
3. Предотвратяване на резонанс
Резонанс може да възникне в електрическа система, когато индуктивното съпротивление на реактора и капацитивното съпротивление на кондензатора съвпадат при определена честота. Това може да доведе до значително увеличение на тока и напрежението във веригата, което може да бъде много опасно.
Реакторът в кондензаторния шкаф на GCS е внимателно подбран, за да се избегне резонанс. Избирайки правилната стойност на индуктивност, можем да гарантираме, че системата работи безопасно и ефективно. Например, в система с много нелинейни товари, които генерират хармоници, реакторът може да бъде проектиран така, че да измества резонансната честота от честотите на хармониците, присъстващи в системата.
4. Защита на кондензатора
Реакторът служи и като протектор за кондензатора. Както споменахме по-рано, той филтрира хармониците и ограничава пусковия ток, като и двете са полезни за здравето на кондензатора. В допълнение, реакторът може да помогне за балансиране на напрежението в кондензатора. В някои случаи небалансираното напрежение може да причини преждевременна повреда на кондензатора. Реакторът помага да се гарантира, че напрежението през кондензатора е в рамките на безопасния работен диапазон.

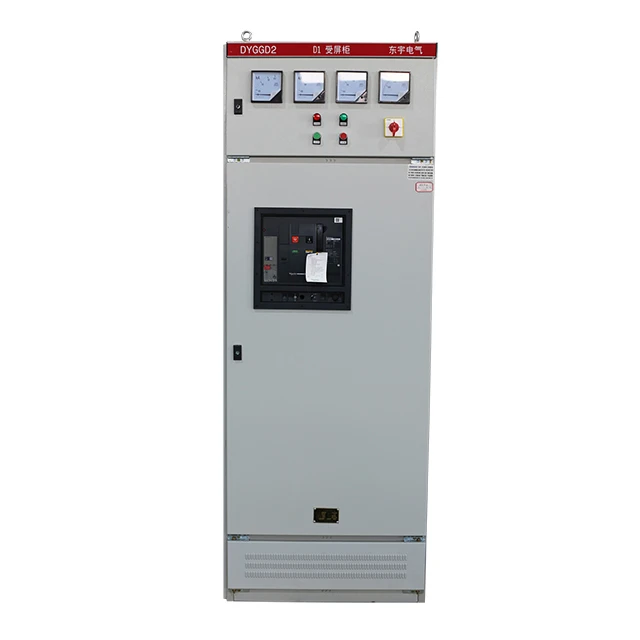

Сега, нека сравним GCS кондензаторния шкаф с други видове шкафове, катоGGD Входящ кабинети наGGD Изходящ кабинет. Докато шкафовете GGD се използват главно за разпределение на мощността и контрол на входящата/изходящата мощност, кондензаторният шкаф GCS се фокусира върху корекцията на фактора на мощността и компенсацията на реактивната мощност. Реакторът в кондензаторния шкаф GCS е специално проектиран за тези функции, които са различни от изискванията на шкафовете GGD.
В заключение, реакторът в кондензаторния шкаф на GCS е жизненоважен компонент. Помага за безпроблемната работа на електрическата система, предпазва компонентите от повреда и подобрява цялостната ефективност на системата. Ако сте на пазара за GCS кондензаторен шкаф, не забравяйте да вземете предвид качеството и производителността на реактора.
Ако се интересувате от нашите GCS кондензаторни шкафове или имате въпроси относно ролята на реактора или други аспекти на шкафа, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да направите най-добрия избор за вашата електрическа система.
препратки:
- Наръчник по електротехника, различни издания
- Индустриални стандарти за корекция на фактора на мощността и проектиране на електрически системи
